主要参数
一、 整车描述

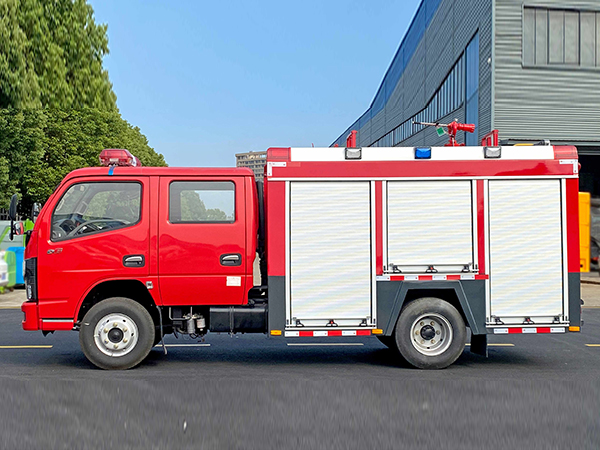

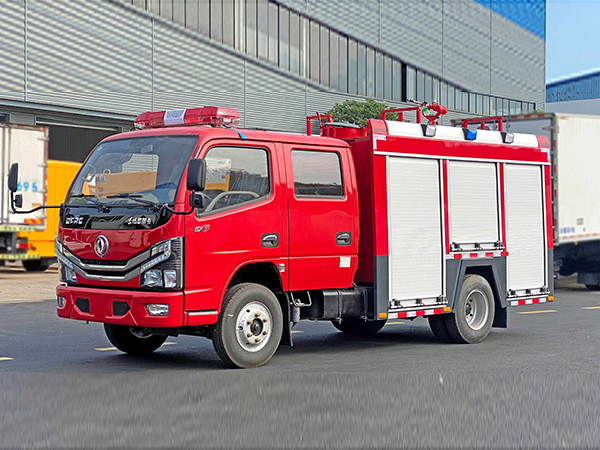

CLW5070GXFSG25/DF型水罐消防车采用东风EQ1075DJ3CDF底盘改装而成。整车由消防员乘员室和车身两大部分组成，乘员室为原装双排，可乘坐2+3人,该车为内藏罐结构，车身两侧为器材箱,中部为水罐，后部为泵房。载液罐体为优质碳钢，与底盘连接，载水2500kg，装备了上海茸申消防设备有限公司生产CB10/20型低压消防泵，额定流量20L/S，车顶安装章丘市消防器材有限责任公司(PS10/20型）消防炮。该车辆结构紧凑，配置完备，机动性强，能够及时应对企业，社区或**消防单位的火情，可以**时间形成小型战斗力进行初期火灾的扑救和人员疏散撤离。可广泛应用于消防救援站，**专职消防队，企业专职消防队等。
整车消防性能符合GB7956-2014标准要求；底盘通过**强制性产品认证；发动机排放符合GB17691-2018第六阶段限值的规定要求（国Ⅵ标准）；整车通过**消防装备质量监督检验**检。
二、 配置明细表
|
配置明细表 |
|||
|
|
项目名称 |
规格 |
|
|
整车主要参数 |
外廓尺寸 |
6040*1980*2830mm |
|
|
**总质量 |
7135kg |
||
|
载液量 |
水罐车载水2500kg |
||
|
**车速 |
100km/h |
||
|
消防泵额定流量 |
20L/s 1.0MPa |
||
|
消防炮额定流量 |
水罐车：20L/s 1.0MPa |
||
|
消防炮射程 |
水：≥50m |
||
|
比功率 |
11.92 |
||
|
接近角/离去角 |
27°/14° |
||
|
底盘主要参数 |
型号 |
EQ1075DJ3CDF |
|
|
制造商 |
东风汽车股份有限公司 |
||
|
发动机额定功率 |
85kw |
||
|
发动机排量 |
2300ml |
||
|
发动机排放标准 |
GB17691-2018国Ⅵ |
||
|
驱动形式 |
4×2 |
||
|
轴距 |
3308mm |
||
|
**允许总重 |
7360kg |
||
|
**小转弯半径 |
≤7m |
||
|
变速箱 |
手动 |
||
|
取力器 |
全功率夹心取力器 |
||
|
乘员室 |
结构 |
平头、四门，原装双排 |
|
|
司乘人员数 |
2+3人 |
||
|
驾驶员位置 |
左置 |
||
|
设备 |
原车仪表板处设置消防操作仪表板及****盒，加装 |
||
|
1、 **报器； |
|||
|
2、 取力器**开关及指示灯； |
|||
|
3、 附加电源开关； |
|||
|
上装结构及性能参数 |
总体布置 |
整车由消防员乘员室和车身两大部分组成，车身布置采用外露罐式结构，前部为器材箱，中部为水罐，器材箱后部为泵房。 |
|
|
工艺要求 |
所有碳钢型材及板材均采用酸洗磷化处理防锈蚀，所有零部件、标准件均采用电镀、电泳等表面表面处理工艺。所有切割件均采用激光切割机切割，保证零件精度。 |
||
|
器材箱和泵室 |
结构 |
主框架结构采用优质方管焊接，外装饰板采用碳钢板焊接，车顶防滑，可行走。 |
|
|
器材箱 |
器材箱位于乘员室后部，两边设铝合金卷帘门，内有照明灯。器材箱室内根据需求设储物盒和消防器材 |
||
|
爬梯及上车拉手 |
后爬梯采用铝合金两节爬梯，使用，使用时离地不超过450mm，上车拉手采用表面带凹槽防滑圆钢管，表面喷塑处理。 |
||
|
水罐 |
容量 |
2500kg |
|
|
材质 |
优质碳钢，厚度为3mm |
||
|
结构 |
外露罐体，内设纵、横防浪板，中间开有人孔，封头、侧板、隔板均有增加强度的梯形折筋，顶板采用角铁加强，水罐能承受0.1 MPa 的静水压力，经0.1 MPa 静水压强度试验，罐体两侧面不出现明显残余变形，整体防锈蚀处理 |
||
|
罐体固定 |
与底盘连接 |
||
|
罐体设置 |
人孔：设直径460mm人孔1个，带有快速锁定/开启装置 |
||
|
溢流口：设DN65溢流口1个 |
|||
|
放余水口：设1个DN40水罐放余水口，配球阀 |
|||
|
注水口：在水罐左右两侧各接1只DN65接口 |
|||
|
进出水口：设1个水罐到水泵进水管，DN100阀门，手动**，设1个水泵**水罐充水管，DN50阀门，手动** |
|||
|
副车架 |
副车架 |
水罐通过副车架与底盘相连接，从而达到装配式效果有利于 整车的维修性和互换性 |
|
|
材质 |
采用高强度矩形型钢和压制成型的 |
||
|
连接板，保证上装整体强度 |
|||
|
工艺 |
零部件的下料制作均通过激光切割机、数控折弯机等设备完成，对零件的加工精度高；所有装配孔在下料时成型，摒弃了传统工艺在装配过程中配钻孔的做法。 |
||
|
水泵 |
型号 |
CB10/20-RS型低压车用消防泵 |
|
|
制造商 |
上海茸申消防设备有限公司 |
||
|
形式 |
低压离心式 |
||
|
额定流量 |
20L/s @1.0MPa |
||
|
出口额定压力 |
1.0MPa |
||
|
**吸深 |
7m |
||
|
引水装置 |
活塞式真空泵 |
||
|
引水时间 |
**吸深时≤50s |
||
|
管路系统 |
管道材质 |
优质无缝钢管 |
|
|
吸水管路 |
泵房后侧设一个DN100吸水口 |
||
|
注水管路 |
水罐左右两侧各设一个DN65注水口，泵房内设置1个DN65水泵向罐内注水管路 |
||
|
出水管路 |
泵房左右两侧各设1个DN65出水口， |
||
|
冷却水管路 |
配有冷却取力器的冷却水管路及**阀 |
||
|
车载水炮 |
型号 |
PS10/20W |
|
|
制造商 |
章丘市消防器材有限责任公司 |
||
|
回转角度 |
360°水平回转 |
||
|
**仰/俯角 |
俯角≤-15°，仰角≥+60° |
||
|
流量 |
20L/S |
||
|
射程 |
≥50m |
||
|
消防**系统 |
驾驶室内** |
水泵脱挂档、****报、照明及信号装置**等 |
|
|
泵室内** |
上装总电源开关、参数显示、状态显示 |
||
|
电气设备 |
附加电气 |
设**电路 |
|
|
**照明 |
消防员室、水泵房及器材箱分别设有照明灯，操纵仪表板上设有照明、指示灯等 |
||
|
频闪灯 |
车身两侧安装红色频闪灯 |
||
|
**示装置 |
长排全红**，安装在驾驶室顶部 |
||
|
**报器，其**盒在驾驶员前下方 |
|||
|
火场照明 |
上装后部安装火场照明灯1个 |
||
|
表面处理 |
面漆 |
优质国产漆 |
|
|
颜色 |
车体外表面主色为RO3消防红 |
||
|
器材布置 |
1 |
按照消防实战需要，根据消防操作程序，就近取放。 |
|
|
2 |
使用防锈蚀、防振动、防脱落、防划伤的专用夹具固定。 |
||
|
3 |
标示醒目，多人操作，互不干涉。 |
||
三、 随车附件
|
序号 |
名称 |
单位 |
数量 |
备注 |
|
1 |
消防水带 |
盘 |
10 |
13-Φ65-20 6盘 13-Φ80-20 4盘 |
|
2 |
吸水管 |
米 |
8 |
|
|
3 |
滤水器 |
件 |
1 |
|
|
4 |
集水器 |
件 |
1 |
|
|
5 |
三分水 |
件 |
1 |
|
|
6 |
吸水管扳手 |
个 |
2 |
|
|
7 |
地上消火栓扳手 |
件 |
1 |
|
|
8 |
地下消火栓扳手 |
件 |
1 |
|
|
9 |
护带桥 |
个 |
2 |
|
|
10 |
水带包布 |
件 |
4 |
|
|
11 |
水带挂钩 |
件 |
4 |
|
|
12 |
消防斧 |
件 |
1 |
|
|
13 |
铁铤 |
件 |
1 |
|
|
14 |
铁锹 |
件 |
1 |
|
|
15 |
丁字镐 |
件 |
1 |
|
|
16 |
腰斧 |
件 |
1 |
|
|
17 |
异径接口 |
只 |
2 |
内扣Φ65变Φ80 |
|
18 |
开关直流水** |
支 |
1 |
|
|
19 |
开花水** |
支 |
1 |
|
|
20 |
干粉灭火器 |
具 |
1 |
3 kg，ABC干粉 |
