主要参数
一、 整车描述

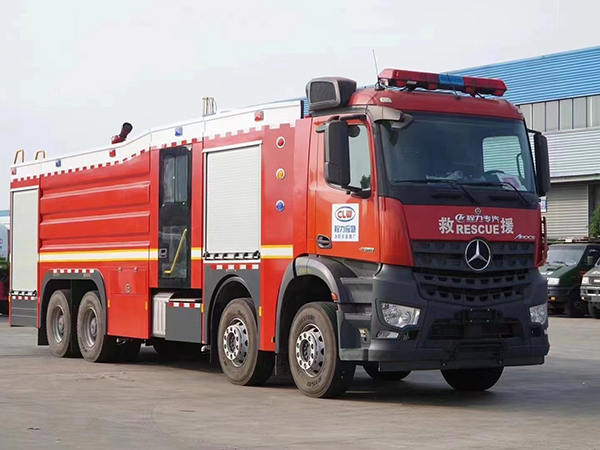

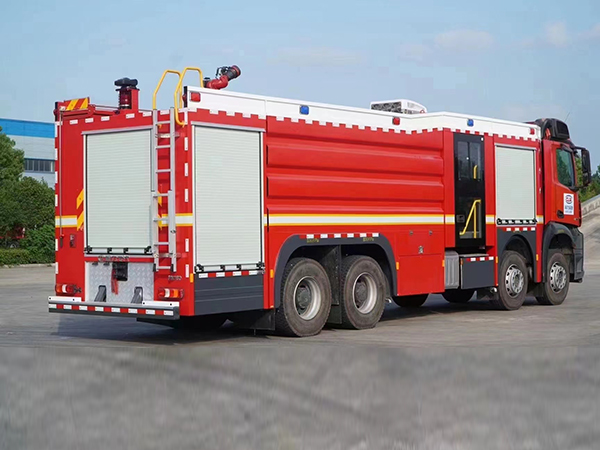

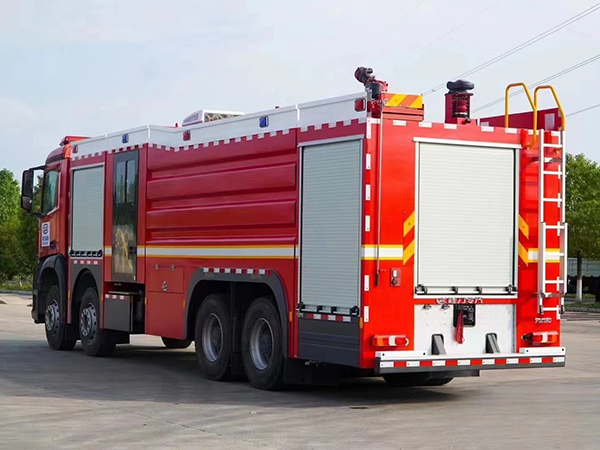

CLW5370GXFPM180型泡沫消防车采用戴姆勒卡车股份公司Arocs 4158E6 8×4 型二类底盘。整车由消防员乘员室和车身两大部分组成，乘员室为2人，可乘坐2+4人,该车为外露罐结构，车身前部为器材箱,中部为水罐，后部为泵房。载液罐体为优质碳钢，与底盘连接，载水12600kg，泡沫液5500kg，装备了美国希尔公司生产CB10/170-8FC型低压消防泵，额定流量150L/S，车顶安装阿瓦格公司生产的PLKD10/120B-5178型车用消防炮。该车**的特点是载液量大、操控性好、维修简便。可广泛应用于公安消防队、厂矿企业及社区、码头等场所，扑救大型油类火灾和一般物质火灾。
整车消防性能符合GB7956-2014标准要求；底盘通过**强制性产品认证；发动机排放符合GB17691-2018第六阶段限值的规定要求（国Ⅵ标准）；整车通过**消防装备质量监督检验**检。
二、 配置明细表
|
配置明细表 |
|||
|
|
项目名称 |
规格 |
|
|
整车主要参数 |
外廓尺寸 |
11710×2550×3560mm |
|
|
**总质量 |
37300kg |
||
|
载液量 |
载水12600kg+泡沫5500kg |
||
|
**车速 |
85km/h |
||
|
消防泵额定流量 |
150L/s 1.0MPa |
||
|
消防炮额定流量 |
120L/s 1.0MPa |
||
|
消防炮射程 |
≥65m |
||
|
比功率 |
426/37.3=11.42 |
||
|
接近角/离去角 |
18°/9° |
||
|
底盘主要参数 |
型号 |
Arocs 4158E6 8×4 |
|
|
制造商 |
戴姆勒卡车股份公司 |
||
|
发动机额定功率 |
426kw |
||
|
发动机排量 |
15569ml |
||
|
发动机排放标准 |
GB17691-2018国Ⅵ |
||
|
驱动形式 |
8×4 |
||
|
轴距 |
1750+4600+1350mm |
||
|
**允许总重 |
37300kg |
||
|
**小转弯半径 |
≤19m |
||
|
变速箱 |
全自动智能变速箱，16个前进档，4个倒档 |
||
|
取力器 |
全功率夹心取力器 |
||
|
乘员室 |
结构 |
平头、单门 |
|
|
司乘人员数 |
2+4人 |
||
|
驾驶员位置 |
左置 |
||
|
设备 |
原车仪表板处设置消防操作仪表板及****盒，加装 |
||
|
1、 **报器； |
|||
|
2、 取力器**开关及指示灯； |
|||
|
3、 附加电源开关； |
|||
|
上装结构及性能参数 |
总体布置 |
整车由消防员乘员室和车身两大部分组成，车身布置采用外露罐式结构，前部为器材箱，中部为水罐，器材箱后部为泵房。 |
|
|
工艺要求 |
所有碳钢型材及板材均采用酸洗磷化处理防锈蚀，所有零部件、标准件均采用电镀、电泳等表面表面处理工艺。所有切割件均采用激光切割机切割，保证零件精度。 |
||
|
器材箱和泵室 |
结构 |
主框架结构采用优质方管焊接，外装饰板采用碳钢板焊接，车顶防滑，可行走。 |
|
|
器材箱 |
器材箱位于乘员室后部，两边设铝合金卷帘门，内有照明灯。器材箱室内根据需求设储物盒和消防器材 |
||
|

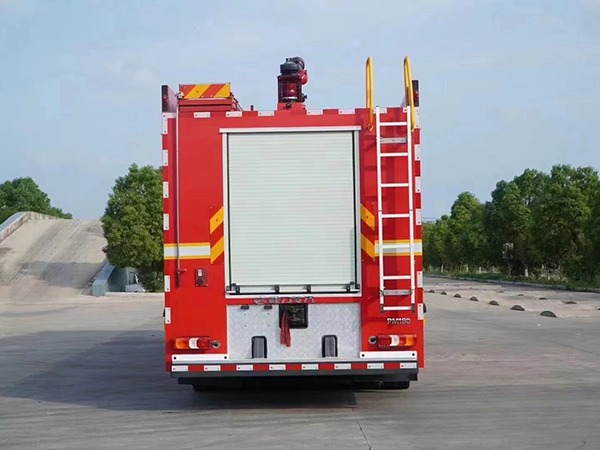

爬梯及上车拉手 |
后爬梯采用铝合金两节爬梯，使用，使用时离地不超过450mm，上车拉手采用表面带凹槽防滑圆钢管，表面喷塑处理。 |
||
|
罐体 |
容量 |
水罐12600kg；泡沫罐5500kg |
|
|
材质 |
优质碳钢，经高科技防腐处理 |
||
|
结构 |
外露罐体，内设纵、横防浪板，中间开有人孔，封头、侧板、隔板均有增加强度的梯形折筋，顶板采用角铁加强，水罐能承受0.1 MPa 的静水压力，经0.1 MPa 静水压强度试验，罐体两侧面不出现明显残余变形，整体防锈蚀处理 |
||
|
罐体固定 |
与底盘车架连接 |
||
|
罐体设置 |
人孔：设直径460mm人孔2个，带有快速锁定/开启装置 |
||
|
溢流口：设DN65溢流口1个 |
|||
|
放余水口：设1个DN40水罐放余水口，配球阀 |
|||
|
注水口：在水罐左右两侧各接1只DN65接口 |
|||
|
进出水口：设1个水罐到水泵进水管，DN150阀门，手动**，设1个水泵**水罐充水管，DN65阀门，手动** |
|||
|
副车架 |
副车架 |
水罐通过副车架与底盘相连接，从而达到装配式效果有利于整车的维修性和互换性 |
|
|
材质 |
采用高强度矩形型钢和压制成型的 |
||
|
连接板，保证上装整体强度 |
|||
|
工艺 |
零部件的下料制作均通过激光切割机、数控折弯机等设备完成，对零件的加工精度高；所有装配孔在下料时成型，摒弃了传统工艺在装配过程中配钻孔的做法。 |
||
|
水泵 |
型号 |
CB10/170-8FC |
|
|
制造商 |
美国希尔 |
||
|
形式 |
低压离心式 |
||
|
额定流量 |
150L/s @1.0MPa |
||
|
出口额定压力 |
1.0MPa |
||
|
**吸深 |
7m |
||
|
引水装置 |
活塞式真空泵 |
||
|
引水时间 |
**吸深时≤100s |
||
|
管路系统 |
管道材质 |
优质无缝钢管 |
|
|
吸水管路 |
泵房后侧设4个DN150吸水口 |
||
|
注水管路 |
水罐左右两侧各设2个DN80注水口 |
||
|
出水管路 |
泵房左右两侧各设3个DN80出水口 |
||
|
冷却水管路 |
配有冷却取力器的冷却水管路及**阀 |
||
|
车载水炮 |
型号 |
PLKD10/120B-5178 |
|
|
制造商 |
阿瓦格 |
||
|
回转角度 |
水平回转≥270° |
||
|
**仰/俯角 |
俯角≤-7°，仰角≥+45° |
||
|
流量 |
120L/S |
||
|
射程 |
水≥95m；泡沫≥90m |
||
|
消防**系统 |
驾驶室内** |
水泵脱挂档、****报、照明及信号装置**等 |
|
|
泵室内** |
上装总电源开关、参数显示、状态显示 |
||
|
电气设备 |
附加电气 |
设**电路 |
|
|
**照明 |
消防员室、水泵房及器材箱分别设有照明灯，操纵仪表板上设有照明、指示灯等 |
||
|
频闪灯 |
车身两侧安装红色频闪灯 |
||
|
**示装置 |
长排全红**，安装在驾驶室顶部 |
||
|
**报器，其**盒在驾驶员前下方 |
|||
|
火场照明 |
上装后部安装火场照明灯1个 |
||
|
表面处理 |
面漆 |
优质国产漆 |
|
|
颜色 |
车体外表面主色为RO3消防红 |
||
|
器材布置 |
1 |
按照消防实战需要，根据消防操作程序，就近取放。 |
|
|
2 |
使用防锈蚀、防振动、防脱落、防划伤的专用夹具固定。 |
||
|
3 |
标示醒目，多人操作，互不干涉。 |
||
三、 随车附件
|
序号 |
名称 |
单位 |
数量 |
备注 |
|
1 |
消防水带 |
盘 |
6 |
16-Φ80-20 6盘 |
|
2 |
支线消防水带 |
盘 |
4 |
16-Φ65-20 4盘 |
|
3 |
吸水管 |
根 |
6 |
Φ150*2M |
|
4 |
滤水器 |
件 |
2 |
|
|
5 |
集水器 |
件 |
2 |
|
|
6 |
分水器 |
件 |
2 |
|
|
7 |
吸水管扳手 |
个 |
2 |
|
|
8 |
地上消火栓扳手 |
件 |
1 |
|
|
9 |
地下消火栓扳手 |
件 |
1 |
|
|
10 |
护带桥 |
个 |
2 |
|
|
11 |
水带包布 |
件 |
4 |
|
|
12 |
水带挂钩 |
件 |
4 |
|
|
13 |
消防斧 |
件 |
1 |
|
|
14 |
铁铤 |
件 |
1 |
|
|
15 |
铁锹 |
件 |
1 |
|
|
16 |
丁字镐 |
件 |
1 |
|
|
17 |
腰斧 |
件 |
1 |
|
|
18 |
异径接口 |
只 |
2 |
内扣Φ65变Φ80 |
|
19 |
救援剪 |
把 |
1 |
|
|
20 |
开关直流水** |
支 |
1 |
|
|
21 |
开花水** |
支 |
1 |
|
|
22 |
泡沫** |
支 |
2 |
|
|
23 |
泡沫吸液管 |
支 |
1 |
|
|
24 |
干粉灭火器 |
具 |
1 |
3 kg，ABC干粉 |
