主要参数
主要技术参数：
|
程力牌 CL5048JGK6ADS 型高空作业车 高空作业车主要技术参数 |
||||
|
类别 |
项目 |
单位 |
数据 |
|
|
尺寸参数 |
★总长 |
mm |
5998 |
|
|
★总宽 |
mm |
2100 |
||
|
★总高 |
mm |
3300 |
||
|
质量参数 |
乘坐人数（含驾驶员） |
人 |
3 |
|
|
总质量 |
kg |
4495 |
||
|
主要性能参数 |
工作平台额定载荷 |
kg |
200 |
|
|
**作业高度★ |
m |
31M |
||
|
★**作业高度时作业 幅度 |
m |
5.0 |
||
|
★**作业幅度 |
m |
14.0 |
||
|
**作业幅度时作业高 度★ |
m |
17.0 |
||
|
支腿跨距 ★ |
横向 |
mm |
5400 |
|
|
纵向 |
mm |
4560 |
||
|
行驶参数 |
★前悬 |
mm |
1085 |
|
|
★后悬 |
mm |
1553 |
||
|
★轴距 |
mm |
3360 |
||
|
**行驶速度 |
Km/h |
100 |
||
|
接近角 |
° |
18 |
||
|
离去角 |
° |
14 |
||
配置说明：
|
部件名称 |
简要说明 |
|
底盘 |
江铃顺达 JX1042TG26 |
|
发动机 |
五十铃柴油 130 马力发动机 **功率 95KW， 国六排放 |
|
驾驶室 |
单排座，可乘坐 3 人 |
|
转向** |
转向助力 |
|
温度调节 |
驾驶室冷暖空调 |
|
围板及走台板 |
不锈钢围栏及防滑走台板 |
|
取力系统 |
机械操作 |
|
工作平台 |
高强度不锈钢 尺寸：1600X700X1000 |
|
臂架形式 |
★六节七边形型工作臂， 同步伸缩 |
|
回转装置 |
360 度连续回转 |
|
支腿 |
★前 V 后 V 型，单独可调（**） |
|
操作 |
★电控操作，另配有手动应急操作 |
|
**系统 |
CAN 总线**系统，配有无线遥控器、实现 无级调速 |
|
调平系统 |
静液自动调平 |
基本功能及安全配置：
|
CL5048JGK6ADS 型高空作业车基本功能安全配置：作业车可以实现 平台载荷 200KG，**作业高度 31 米，**作业幅度 14 米。 |
|
|
名称 |
简要说明 |
|
上下车自动互锁装 置 |
★用于上下车互锁，防止误操作发生危险 |
|
手动应急泵 |
★当发动机及主泵发生故障时，可通过应急系 统将工作人员送回到地面及整车收回**行车状 态 |
|
工作平台紧急停止 装置 |
★用于紧急停止操作，并且限制臂架操作 |
|
自动限制工作幅度 |
★当工作幅度达到规定值时， 自动限制危险方 向工作。 |
|
“支地不实 ”限制工 作 |
★当出现支腿支地不实时（软腿），举升臂架 将限制危险方向工作。 (选配) |
|
夜间安全**示装置 |
★在车辆上有工程频闪灯，LED 照明灯 |
|
发动机点火熄火 |
★**器可对发动机进行点火，熄火** |
|
“强制 ”操作功能 |
★被限制工作时，可通过“强制 ”功能拓展工 作 |
主要性能特点优势：
. 蓝牌 C 照驾驶无忧，通过性好，适用于狭小空间作业；★
. **作业高度可达 31 米
. 超大作业平台承载 200KG（**多可载 3 人），作业平台可旋转 360 ° ; ★
. 整车钢结构件均采用高强度材料， 自重轻、强度高，韧性大， 可靠性高；
. 进口电液比例阀组配合**的 CAN 总线**系统，并配备无线 遥控器，操作更安全，更方便；
. 下车配有 5 寸液晶显示屏，实时显示检测臂长、仰角、平台高 度、作业高度等；
. 臂架采用国内**的 6 节钢丝绳伸缩结构，使工作更安全、更 稳定；
. 前 V 后 V 型支腿，横向跨距更宽安全稳定性更强，可配有“软 腿 ”保护功能（选配），可同时或单独操作，适应多种工况。
★
. 主要配套液压、电器件：进口负载敏感比例阀、平衡阀、CAN 总线**系统等均为国内外知名厂家生产。★
. 底盘采用江铃顺达国 VI 底盘，配有空调，方向盘采用液压助力。
. 吊篮采用高强度铝合金制造， 吊篮不易损坏、锈蚀轻量化结构 设计载重量更大。★
. 七边形工作臂，同步伸缩，结构紧凑，作业效率高，作业范围 大。内置伸缩油缸，钢丝绳伸缩机构，更容易观察故障点，方 便维修。★
. 整车电器采用 CAN 总线**系统，线路整齐、简易。整车有二 处操作：无线遥控器操作，（选配）也可在吊篮内操作，安全 可靠，工作效率高。★
作业平台可选配 220V 市电接口，可使用日常电动工具，不受工 况环境用电影响。★
地址：湖北省随州市曾都区星光一路程力新厂区 A6-2 号车间
关键件明细表：
|
名称 |
** |
简介 |
|
电液比例阀 |
上海科迈 |
主要**上车各动作供油量，用于调节速度、 动作平稳 |
|
电器**器 |
武汉杜曼 |
CAN 总线**系统，（相当于电脑 CPU）智能 **各动作及安全保护装置，免维修 |
|
下车多路阀 |
江苏中梅 |
操纵支腿伸、缩，换向操作灵敏，动作轻便， 平稳； |
|
手电一体上车控 制阀 |
上海科迈 |
上车各动作选择切换，各动作自动互锁，安 全可控性； |
|
双向平衡阀 |
江苏中梅 |
自锁功能，防止油管爆裂工作臂、平台自动 下落，安全保护，还可以保证动作平稳； |
|
液压胶管 |
液压管路相连接，无漏油、滴油、渗油现象； |
|
|
液压接头 |
各液压管路相连接，使用寿命长，不易损坏； |
|
|
液压泵 |
整套高空作业机构的液压动力源，质量好， 可靠性高； |
|
|
行程开关 |
上、下车互锁，动作限位； |
|
|
液晶显示器系统 |
杜曼智能 |
实时显示臂长、仰角、平台高度、作业高度 等； |

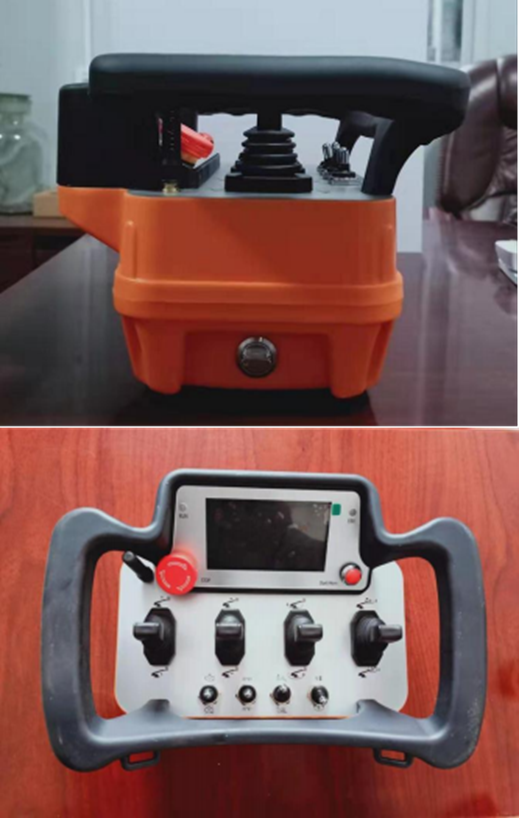

吊篮电控操作示意图：
. 无线遥控操作
. 电脑**，自动限幅，危险工作报**，安全性能**。下车有显 示器，实时显示整车作业工况。
. 六边形工作臂，同步伸缩，结构紧凑，作业效率高，作业范围大。 伸缩油缸内（外）置，钢丝绳（或链条）伸缩机构，更容易观察 故障点，方便维修。
. 整车电器采用 CAN 总线**系统，线路整齐、简易。整车有三处 操作：平台操作，也可在地面用有线或无线操作，更方便观察作 业空间，安全可靠，工作效率高。

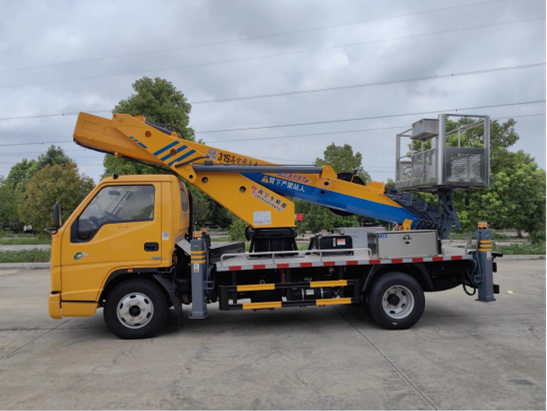

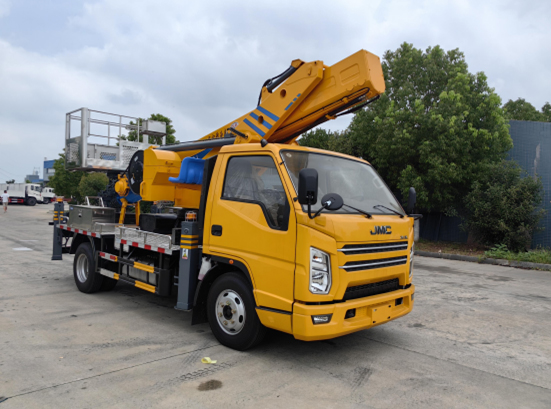

程力牌 CL5048JGK6ADS 型高空作业车
|
【整车技术参数】 |
|||
|
产品** |
程力牌 |
公告批次 |
358 |
|
产品名称 |
高空作业车 |
产品型号 |
CL5048JGK6ADS |
|
总质量(Kg) |
4495 |
罐体容积(m3) |
|
|
额定载质量(Kg) |
外形尺寸(mm) |
5998×2150,2100×3300,3200 |
|
|
整备质量(Kg) |
4300 |
货厢尺寸(mm) |
×× |
|
额定载客(人) |
准拖挂车总质量(Kg) |
||
|
驾驶室准乘人数(人) |
3 |
鞍座**载质量(Kg) |
|
|
接近角/离去角( °) |
18/14 |
前悬/后悬(mm) |
1160/1478,1140/1498,1085/1553 ,1105/1533 |
|
轴荷(Kg) |
1885/2610 |
**车速(Km/h) |
100 |
|
备注 |
该车主要用于抢修电力,通讯,路灯等高空作业,专用装置为升降平台和作业臂 ;侧面防护及后下部 防护装置材料材质 :Q235 碳钢,连接方式 :焊接连接 ;后下部防护装置断面尺寸(宽× 高)(mm):50×120,离地高度:430mm;液刹 ABS 系统型号:APG3550500A,ABS 系统生产厂家 :浙江亚太 机电股份有限公司 ;气刹 ABS 系统型号: VIE ABS-II,ABS 系统生产厂家 : 浙江万安科技股份有限公 司,选装 ABS 系统型号:3550B500,ABS 系统生产厂家 :浙江亚太机电股份有限公司 ;随底盘选装驾驶 室及后部外观变化,选装作业臂样式,选装作业斗样式,选装转台专用装置操纵室样式,选装直接供 电式 ETC。 |
||
|
【底盘技术参数】 |
|||
|
底盘型号 |
JX1042TG26 |
底盘名称 |
载货汽车底盘 |
|
**名称 |
江铃牌 |
生产企业 |
江铃汽车股份有限公司 |
|
轴数 |
2 |
轮胎数 |
6 |
|
轴距 (mm) |
3360 |
||
地址：湖北省随州市曾都区星光一路程力新厂区 A6-2 号车间
新程力汽车集团举升装备专业厂高空作业车总厂
|
轮胎规格 |
7.00R16LT 10PR,7.00R16LT 8PR,7.50R16LT 6PR |
||
|
钢板弹簧片数 |
7/5+6,7/5+6,4/5+6,5/5+6,3/5+6 ,4/5+4,3/5+4,5/5+4,3/1+3,1/1+ 1,2/1+2,4/1+3,2/1+1,3/1+2,4/3 +2,4/3+3,4/3+4,4/4+2,4/4+3,5/ 3+2,5/3+3,5/3+4,5/4+2,5/4+3,7 /3+2,7/3+3,7/3+4,7/4+2,7/4+3, 3/3+2,3/4+2,3/4+3,3/5+2,4/5+2 ,4/4+4,5/4+4,7/4+4,7/5+4,1/1+ 3,3/1+1,3/5+3,3/3+3,5/2+2,4/1 +1,5/1+1,4/2+2 |
前轮距(mm) |
1680,1650,1665,1695,1770 |
|
燃料种类 |
柴油 |
后轮距(mm) |
1570,1604,1585,1620,1680,1640 |
|
排放依据标准 |
GB17691-2018 国Ⅵ |
||
|
发动机型号 |
发动机生产企业 |
排量(ml) |
功率(Kw) |
|
JX4D30C6H JX4D30A6H JX4D30B6H JX493ZLQ6A JX4D2**6H JX493ZLQ6D JX495ZLQ6C JX493ZLQ6F |
江铃汽车股份有限公司 江铃汽车股份有限公司 江铃汽车股份有限公司 江铃汽车股份有限公司 江铃汽车股份有限公司 江铃汽车股份有限公司 江铃汽车股份有限公司 江铃汽车股份有限公司 |
2892 2892 2892 2771 2478 2499 2478 2499 |
95 95 85 90 105 90 105 95 |
