主要参数
主要技术参数：
|

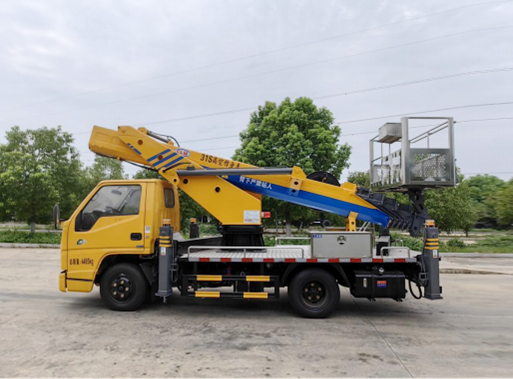

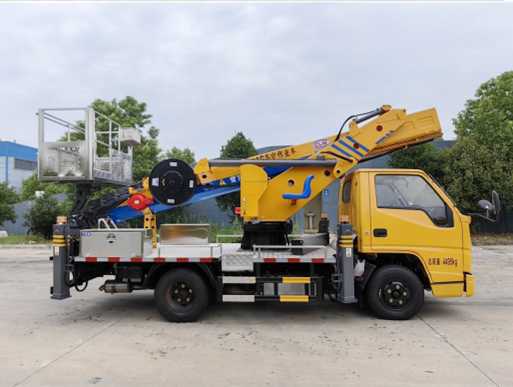

程力牌 CL5042JGKA6DS 型高空作业车 高空作业车主要技术参数 |
||||
|
类别 |
项目 |
单位 |
数据 |
|
|
尺寸参数 |
★总长 |
mm |
5998 |
|
|
★总宽 |
mm |
2070 |
||
|
★总高 |
mm |
3080 |
||
|
质量参数 |
乘坐人数（含驾驶员） |
人 |
2 |
|
|
总质量 |
kg |
4495 |
||
|
主要性能参数 |
工作平台额定载荷 |
kg |
200 |
|
|
**作业高度★ |
m |
31M |
||
|
★**作业高度时作业 幅度 |
m |
5.0 |
||
|
★**作业幅度 |
m |
14.0 |
||
|
**作业幅度时作业高 度★ |
m |
17.0 |
||
|
支腿跨距 ★ |
横向 |
mm |
5400 |
|
|
纵向 |
mm |
4800 |
||
|
行驶参数 |
★前悬 |
mm |
1075 |
|
|
★后悬 |
mm |
1773 |
||
|
★轴距 |
mm |
2800 |
||
|
**行驶速度 |
Km/h |
100 |
||
|
接近角 |
° |
19 |
||
|
离去角 |
° |
11 |
||
配置说明：
|
部件名称 |
简要说明 |
|
底盘 |
江铃顺达 JX1041TCD26 |
|
发动机 |
五十铃柴油 115 马力发动机 **功率 85KW， 国六排放 |
|
驾驶室 |
单排座，可乘坐 2 人 |
|
转向** |
转向助力 |
|
温度调节 |
驾驶室冷暖空调 |
|
围板及走台板 |
不锈钢围栏及防滑走台板 |
|
取力系统 |
机械操作 |
|
工作平台 |
高强度不锈钢 尺寸：1600X700X1000 |
|
臂架形式 |
★六节七边形型工作臂， 同步伸缩 |
|
回转装置 |
360 度连续回转 |
|
支腿 |
★前 V 后 V 型，单独可调（**） |
|
操作 |
★电控操作，另配有手动应急操作 |
|
**系统 |
CAN 总线**系统，配有无线遥控器、实现 无级调速 |
|
调平系统 |
静液自动调平 |
基本功能及安全配置：
|
CL5042JGKA6DS 型高空作业车基本功能安全配置：作业车可以实现 平台载荷 200KG，**作业高度 31 米，**作业幅度 14 米。 |
|
|
名称 |
简要说明 |
|
上下车自动互锁装 置 |
★用于上下车互锁，防止误操作发生危险 |
|
手动应急泵 |
★当发动机及主泵发生故障时，可通过应急系 统将工作人员送回到地面及整车收回**行车状 态 |
|
工作平台紧急停止 装置 |
★用于紧急停止操作，并且限制臂架操作 |
|
自动限制工作幅度 |
★当工作幅度达到规定值时， 自动限制危险方 向工作。 |
|
“支地不实 ”限制工 作 |
★当出现支腿支地不实时（软腿），举升臂架 将限制危险方向工作。 (选配) |
|
夜间安全**示装置 |
★在车辆上有工程频闪灯，LED 照明灯 |
|
发动机点火熄火 |
★**器可对发动机进行点火，熄火** |
|
“强制 ”操作功能 |
★被限制工作时，可通过“强制 ”功能拓展工 作 |
主要性能特点优势：
. 蓝牌 C 照驾驶无忧，通过性好，适用于狭小空间作业；★
. **作业高度可达 31 米
. 超大作业平台承载 200KG（**多可载 3 人），作业平台可旋转 360 ° ; ★
. 整车钢结构件均采用高强度材料， 自重轻、强度高，韧性大， 可靠性高；
. 进口电液比例阀组配合**的 CAN 总线**系统，并配备无线 遥控器，操作更安全，更方便；
. 下车配有 5 寸液晶显示屏，实时显示检测臂长、仰角、平台高 度、作业高度等；
. 臂架采用国内**的 6 节钢丝绳伸缩结构，使工作更安全、更 稳定；
. 前 V 后 V 型支腿，横向跨距更宽安全稳定性更强，可配有“软 腿 ”保护功能（选配），可同时或单独操作，适应多种工况。
★
. 主要配套液压、电器件：进口负载敏感比例阀、平衡阀、CAN 总线**系统等均为国内外知名厂家生产。★
. 底盘采用江铃顺达国 VI 底盘，配有空调，方向盘采用液压助力。
. 吊篮采用高强度铝合金制造， 吊篮不易损坏、锈蚀轻量化结构 设计载重量更大。★
. 七边形工作臂，同步伸缩，结构紧凑，作业效率高，作业范围 大。内置伸缩油缸，钢丝绳伸缩机构，更容易观察故障点，方 便维修。★
. 整车电器采用 CAN 总线**系统，线路整齐、简易。整车有二 处操作：无线遥控器操作，（选配）也可在吊篮内操作，安全 可靠，工作效率高。★
作业平台可选配 220V 市电接口，可使用日常电动工具，不受工 况环境用电影响。★
地址：湖北省随州市曾都区星光一路程力新厂区 A6-2 号车间
关键件明细表：
|
名称 |
** |
简介 |
|
电液比例阀 |
上海科迈 |
主要**上车各动作供油量，用于调节速度、 动作平稳 |
|
电器**器 |
武汉杜曼 |
CAN 总线**系统，（相当于电脑 CPU）智能 **各动作及安全保护装置，免维修 |
|
下车多路阀 |
江苏中梅 |
操纵支腿伸、缩，换向操作灵敏，动作轻便， 平稳； |
|
手电一体上车控 制阀 |
上海科迈 |
上车各动作选择切换，各动作自动互锁，安 全可控性； |
|
双向平衡阀 |
江苏中梅 |
自锁功能，防止油管爆裂工作臂、平台自动 下落，安全保护，还可以保证动作平稳； |
|
液压胶管 |
液压管路相连接，无漏油、滴油、渗油现象； |
|
|
液压接头 |
各液压管路相连接，使用寿命长，不易损坏； |
|
|
液压泵 |
整套高空作业机构的液压动力源，质量好， 可靠性高； |
|
|
行程开关 |
上、下车互锁，动作限位； |
|
|
液晶显示器系统 |
杜曼智能 |
实时显示臂长、仰角、平台高度、作业高度 等； |
吊篮电控操作示意图：
. 无线遥控操作
. 电脑**，自动限幅，危险工作报**，安全性能**。下车有显 示器，实时显示整车作业工况。
. 六边形工作臂，同步伸缩，结构紧凑，作业效率高，作业范围大。 伸缩油缸内（外）置，钢丝绳（或链条）伸缩机构，更容易观察 故障点，方便维修。
. 整车电器采用 CAN 总线**系统，线路整齐、简易。整车有三处 操作：平台操作，也可在地面用有线或无线操作，更方便观察作 业空间，安全可靠，工作效率高。
