主要参数
【主要技术参数】 | |||
产品名称 | CL5070GXE6ZH型吸粪车 | 产品号 | ZPM5X6BG01Z |
总质量(Kg) | 7360 | 罐体容积(m3) | 4.10 |
额定载质量(Kg) | 3130 | 外形尺寸(mm) | 5995×2010×2500 |
整备质量(Kg) | 4100 | 货厢尺寸(mm) | ×× |
额定载客(人) | 准拖挂车总质量(Kg) | ||
驾驶室准乘人数(人) | 2 | 载质量利用系数 | |
接近角/离去角(°) | 27.7/14 | 前悬/后悬(mm) | 1055/1632 |
轴数 | 2 | 轴距(mm) | 2700,2950,3308 |
轴荷(Kg) | 2640/4720 | **车速(Km/h) | 110 |
其它 | 1.该车仅采用3308mm轴距的底盘,罐体有效容积为4.10立方米,罐体尺寸为(mm):3500×1550×1100;2.防护材料:Q23**碳钢,连接方式:左右侧面及后下部防护均采用焊接连接,后部防护断面尺寸(mm):100×50,后部防护离地高度(mm)410;3.ABS型号/厂家:ABS/ASR-12V-4S/4M/襄阳东风隆诚机械有限责任公司;4.专用装置:罐体,主要用于抽排运水.粪便.油污.泥浆等各种流体,随底盘选装驾驶室. | ||
【底盘技术参数】 | |||
底盘型号 | EQ1075SJ3CDF | 底盘名称 | 载货汽车底盘（二类） |
**名称 | 东风牌 | 生产企业 | 东风汽车股份有限公司 |
外形尺寸(mm) | 5100,5435,5870,5939,5845×1910, | 轮胎数 | 6 |
接近角/离去角(°) | 27.7/15 | 轮胎规格 | 7.00R16,7.00R16LT,7.00R16LT 14PR,7.50R16LT 16PR |
钢板弹簧片数 | 6/6+5,3/3+3,5/4+3,6/4+3,6/5+2,6/3+3,3/6+5,3/3+2,2/2 | 前轮距(mm) | 1525,1519,1503,1613 |
燃料种类 | 柴油 | 后轮距(mm) | 1498,1516,1586,1670,1650,1800 |
排放标准 | GB17691-2018国Ⅵ | ||
发动机型号 | 发动机生产企业 | 排量(ml) | 功率(Kw) |
CY4BK461 CA4DB1-11E6 CY4BK161 D20TCIF1 Q28-130E60 H20-120E60 CA4DB1-13E6 YCY24140-60 D20TCIF11 Q23-115E60 ZD30D16-6N M9T-600 Q23-136E60 | 东风朝阳朝柴动力有限公司 **汽车集团有限公司 东风朝阳朝柴动力有限公司 昆明云内动力股份有限公司 安徽全柴动力股份有限公司 安徽全柴动力股份有限公司 **汽车集团有限公司 广西玉柴机器股份有限公司 昆明云内动力股份有限公司 安徽全柴动力股份有限公司 东风轻型发动机有限公司 东风轻型发动机有限公司 安徽全柴动力股份有限公司 | 3707 2207 3856 1999 2800 2000 2207 2360 1999 2300 2953 2298 2300 | 95 81 105 93 96 90 95 103 93 85 120 105 100 |

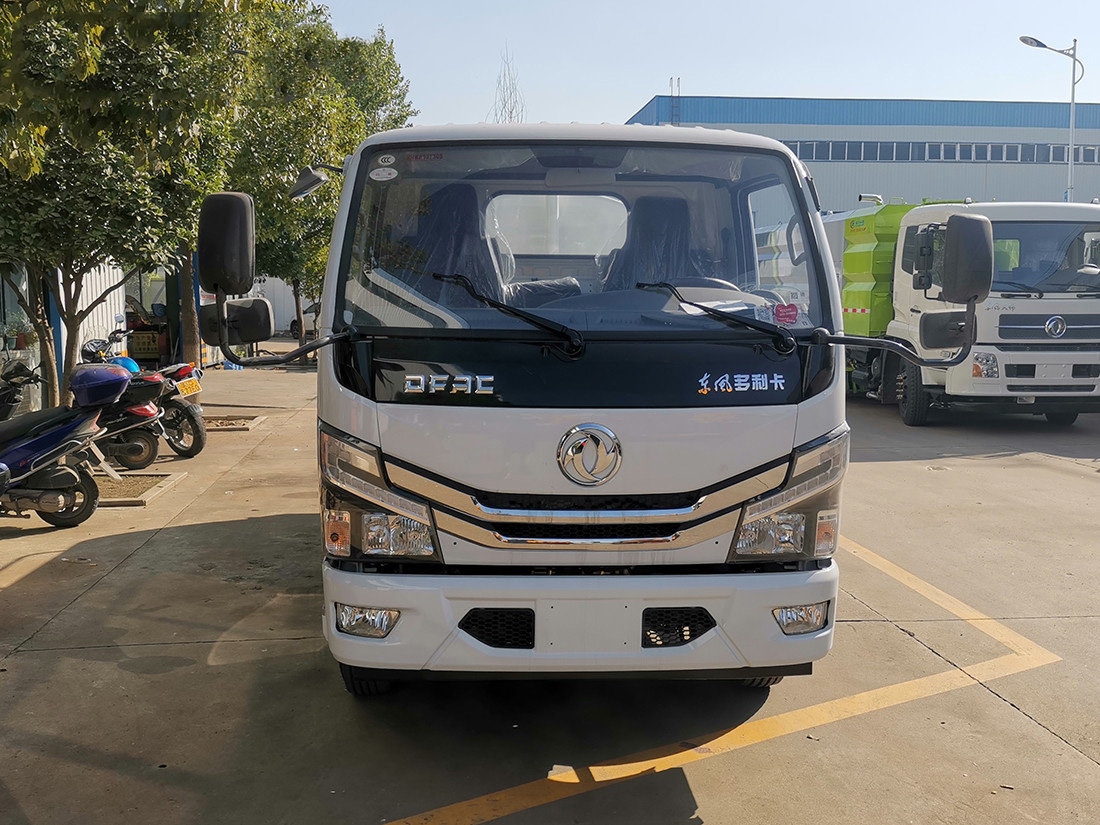

底盘配置:采用东风原厂多利卡底盘，白色驾驶室(颜色可选)，玉柴140马力国六发动机， 原厂双层大梁，万里扬6档变速箱，轴距3308mm,7.00R16钢丝胎，原厂abs，带方向助力，离合助力器，气刹制动，带冷暖空调。

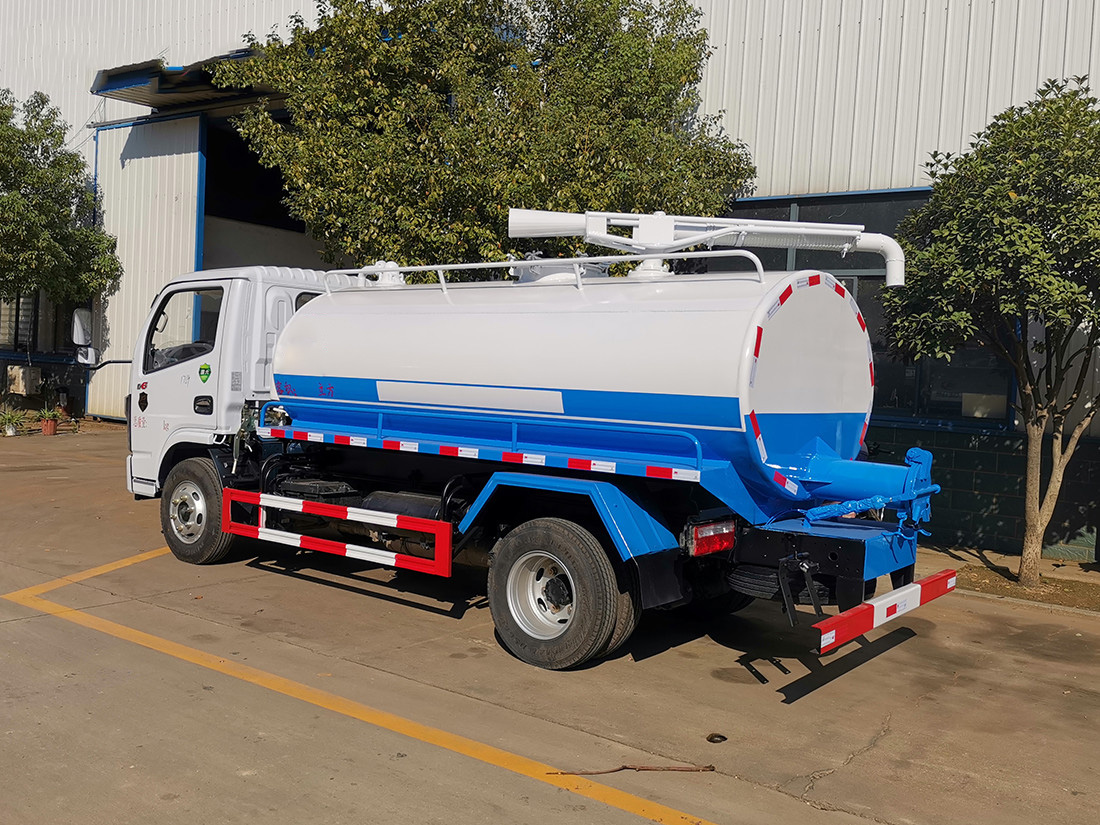

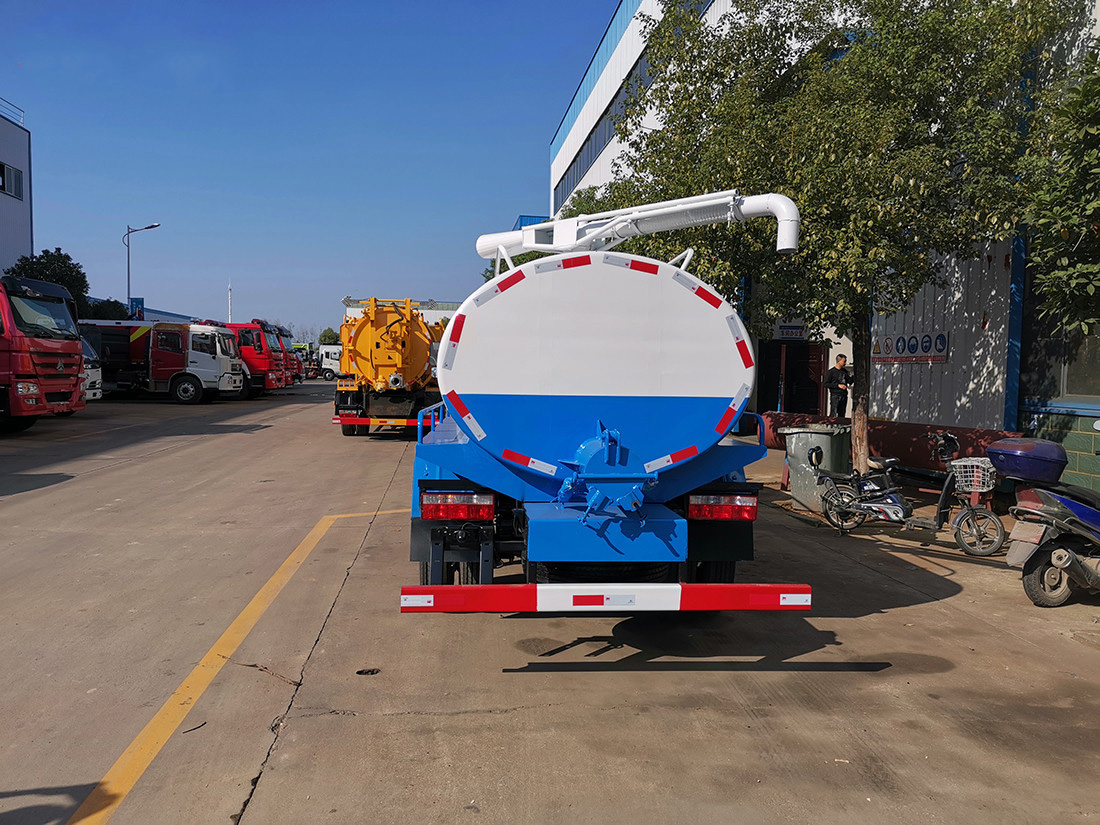

上装配置:罐体形状为椭圆形，采 用武钢Q235碳钢板，5mm厚优质碳钢钢板，罐体前部带视污窗，洗手装置，顶部带旋转吊杆，自吸自排。配吸污管8米尾部带自流口(带阀门)。翟体多种颜色选择，其余按厂内标准配置制作。随车标配大功率SK- 9吸污泵（可选装5吨油泵），一次压铸成型的封头 ，加厚的抗压看具有真空度高、吨位大、效率高、用途更广泛的特点，是款功能强大的吸粪车。
