主要参数

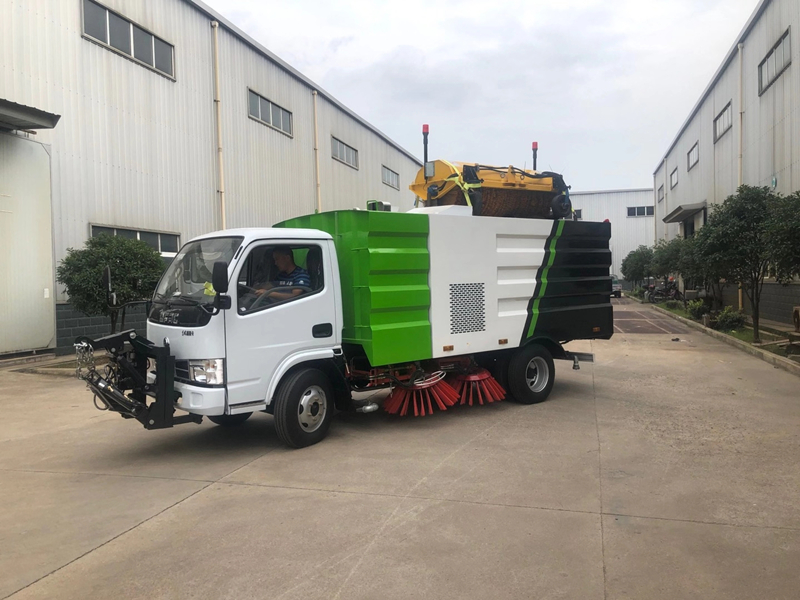

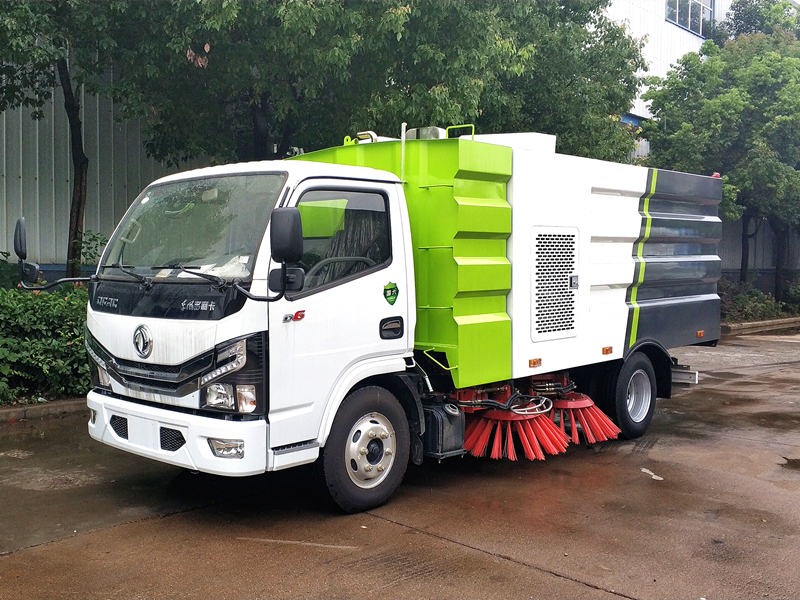

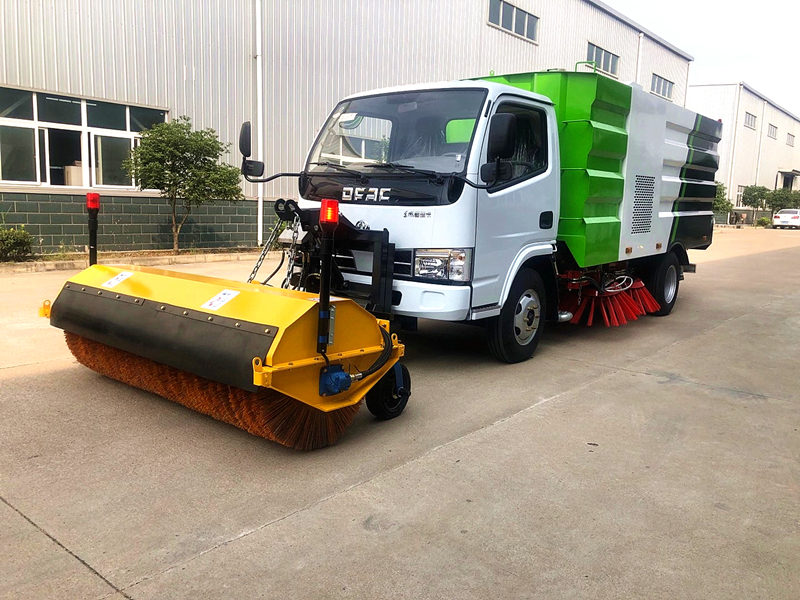

该扫路车采用东风多利卡（轴距3308）国VI二类底盘改装，加装副发动机、风机、 清水箱、垃圾箱、左右立扫、后置吸盘，扫盘降尘系统，液压系统、专用装置电控系统和副车架等改装而成（可加装前冲后洒）。
【整车技术参数】 | |||||
产品** | 华通牌 | 公告批次 | 330 | ||
产品名称 | 扫路车 | 产品型号 | HCQ5075TSLEQ6 | ||
总质量(Kg) | 7360 | 罐体容积(m3) | |||
额定载质量(Kg) | 1980 | 外形尺寸(mm) | 6190×1990×2590 | ||
整备质量(Kg) | 5250 | 货厢尺寸(mm) | ×× | ||
额定载客(人) | 准拖挂车总质量(Kg) | ||||
驾驶室准乘人数(人) | 2 | 鞍座**大载质量(Kg) | |||
接近角/离去角(°) | 27.7/13 | 前悬/后悬(mm) | 1055/1827 | ||
轴荷(Kg) | 2640/4720 | **高车速(Km/h) | 110 | ||
备注 | 随底盘选装驾驶室。该车用于清除/收集路面垃圾等污物；专用装置为箱体和清扫装置总成；ABS型号/厂家：ABS/ASR-12V-4S/4M/襄阳东风隆诚机械有限责任公司。侧防护由专用装置替代，后下部防护装置所用材质为Q235，螺栓连接,后防护截面尺寸(宽×高)(mm) ：50×120，后防护离地高度:430mm。 | ||||
【底盘技术参数】 | |||||
底盘型号 | EQ1075SJ3CDF | 底盘名称 | 载货汽车底盘 | ||
**名称 | 东风牌 | 生产企业 | 东风汽车股份有限公司 | ||
轴数 | 2 | 轮胎数 | 6 | ||
轴距(mm) | 2700,2950,3308 | ||||
轮胎规格 | 7.00R16 | ||||
钢板弹簧片数 | 6/6+5,3/3+3 | 前轮距(mm) | 1369,1400,1434 | ||
燃料种类 | 柴油 | 后轮距(mm) | 1498,1516,1586,1670 | ||
排放依据标准 | GB3847-2005,GB17681-2018国Ⅵ | ||||
【发动机参数】 | |||||
发动机型号 | 发动机生产企业 | 排量(ml) | 功率(Kw) | ||
D20TCIF1 YCY24140-60 CY4BK461 Q23-115E60 | 昆明云内动力股份有限公司 广西玉柴机器股份有限公司 东风朝阳朝柴动力有限公司 安徽全柴动力股份有限公司 | 1999 2360 3707 2300 | 93 103 95 85 | ||
 | 扫路车作为环卫设备之一，是一种集路面清扫、垃圾回收和运输为一体的新型高效清扫设备，可广泛适用于城市街道，市政广场以及机场道面、城市住宅区、公园等道路清扫作业。扫路车不但可以清扫垃圾，而且还可以对道路上的空气介质进行除尘净化，保证了道路的干净整齐，防止尘土飞扬，维持了路面的良好工作状况，减少和预防了**事故的发生以及进一步延长了路面的使用寿命，既能省时省力又能高效。 水箱容积1.5立方，垃圾箱容积4立方。 |

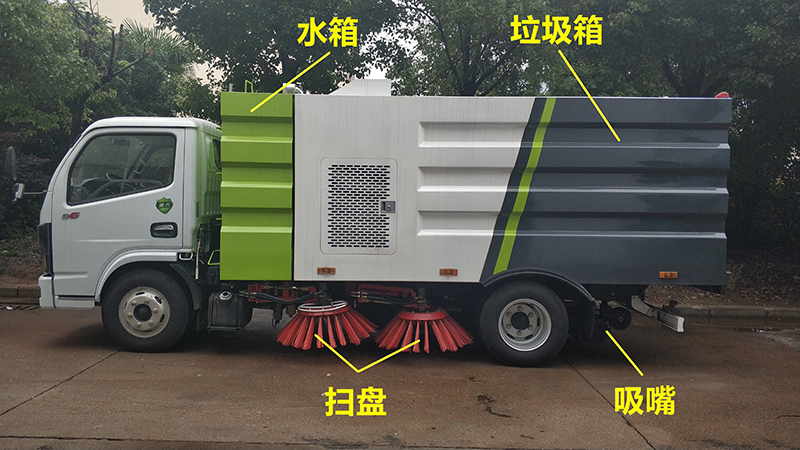

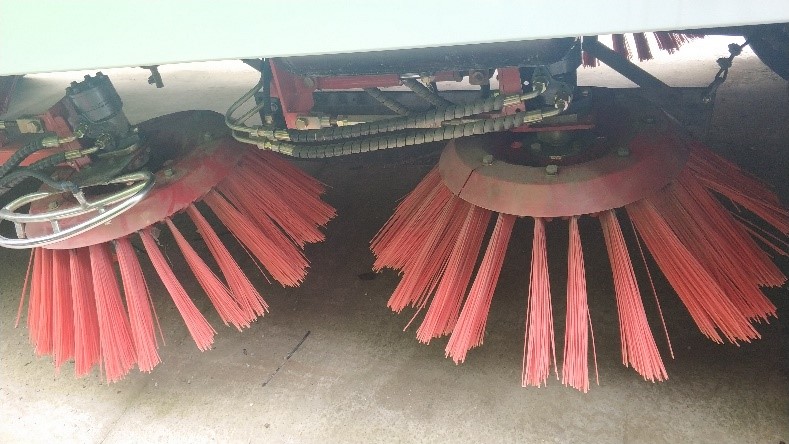

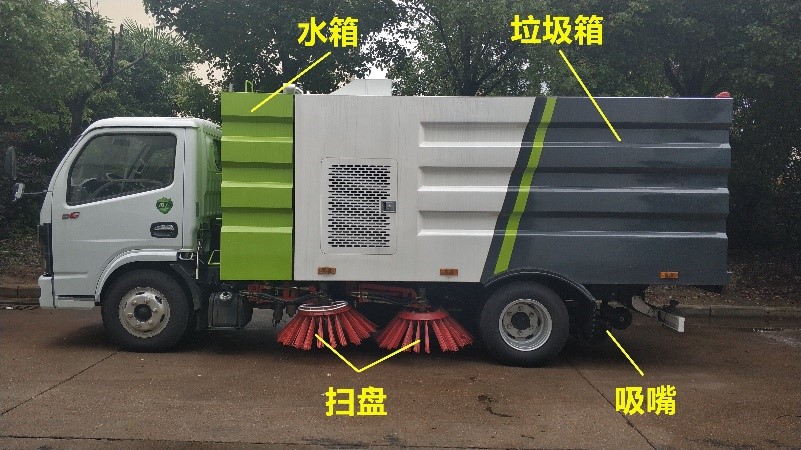

 | 扫路车采用“中置四立扫+后置吸盘”的布置结构，扫刷是用来清扫地面的垃圾及污垢，作业时扫刷由外向内把垃圾集中扫到车辆底部，再通过吸嘴把垃圾吸入到垃圾箱内。 |

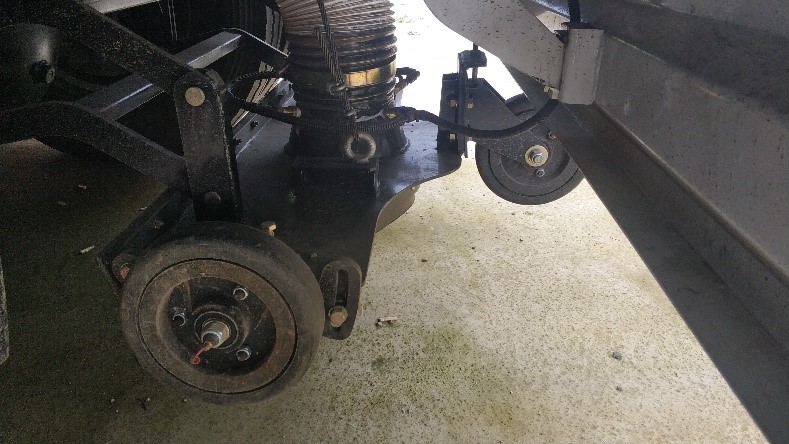

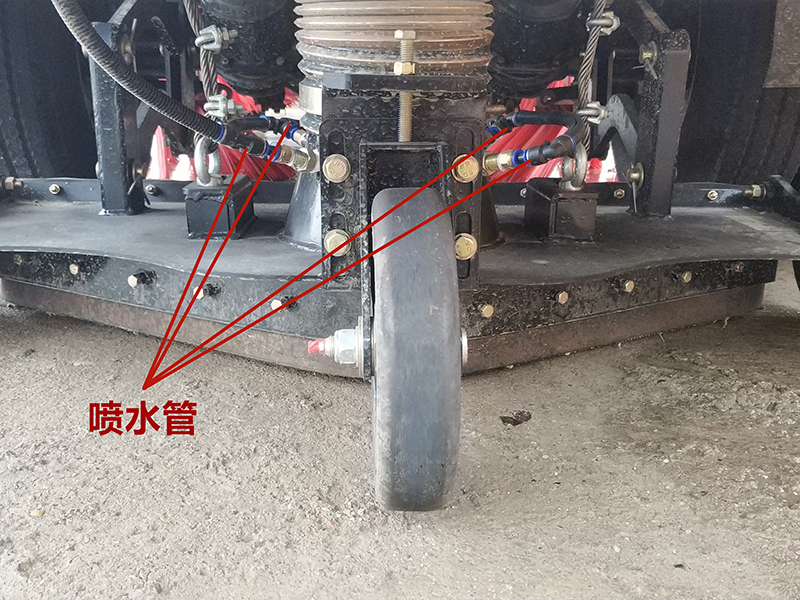

 | 后置吸嘴，3个高度可调的吸嘴轮，能保证吸嘴与路面间合理间隙，从而达到更好的吸污效果，吸污效率更高。吸嘴上方设有喷水管、起到二次降尘的作用。 |

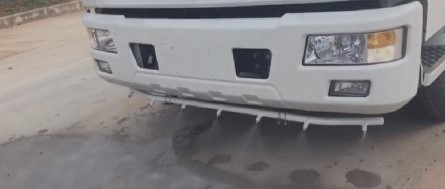

 | 车辆可加装前、后喷雾，在节约水的同时消除二次污染及美化路面的效果。 |

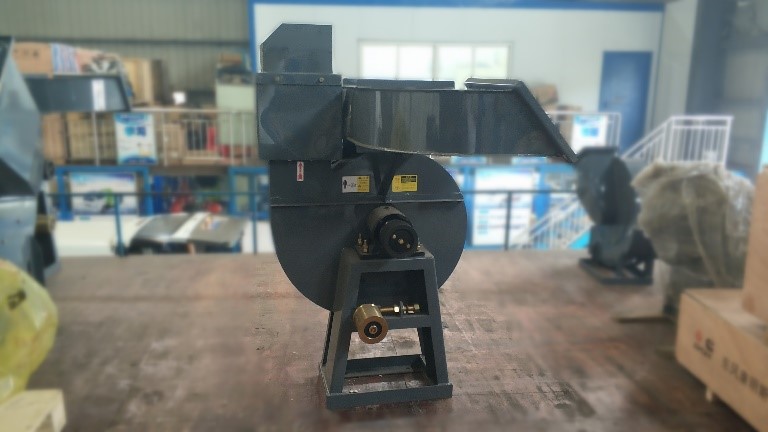

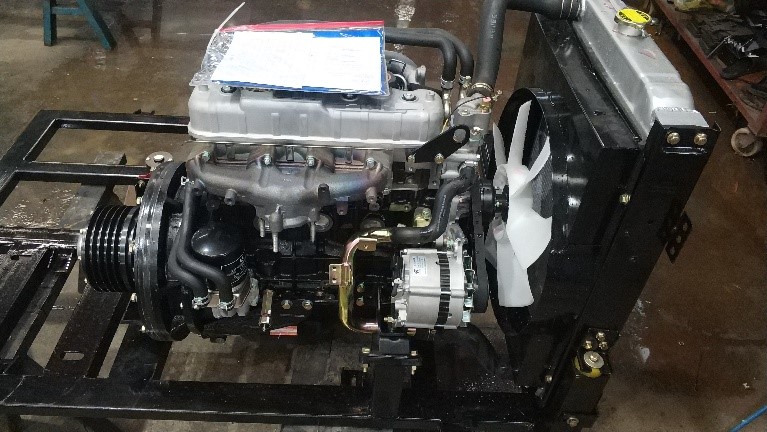

 | 江铃副发动机和风机是清扫车的两大核心部件、副发动机为风机运转提供动力、使得路面垃圾被吸入箱体内部存放，从而实现路面清洁作业。 |
 | 副发动机和风机是清扫车的两大核心部件、副发动机为风机运转提供动力、使得路面垃圾被吸入箱体内部存放，从而实现路面清洁作业。 |

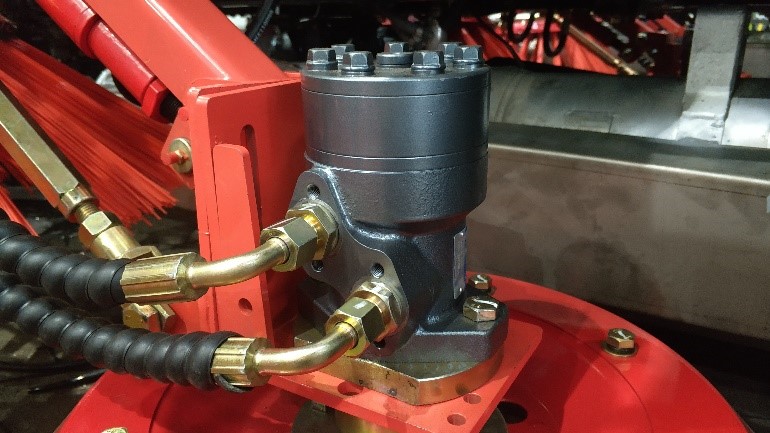

 | 摆线马达采用三洋马达， 能带动扫刷高速旋转，性能稳定，使用寿命长，故障率低。 |

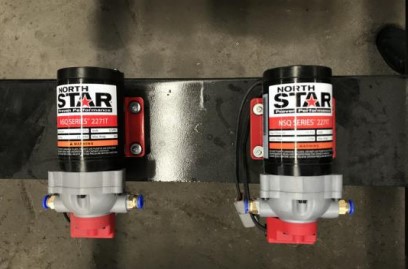

 | 北极星电磁水泵，12V/24V，**扫刷上 方的喷水支架，有效对扫盘扫刷产生的二 次扬尘进行降尘保湿。 |

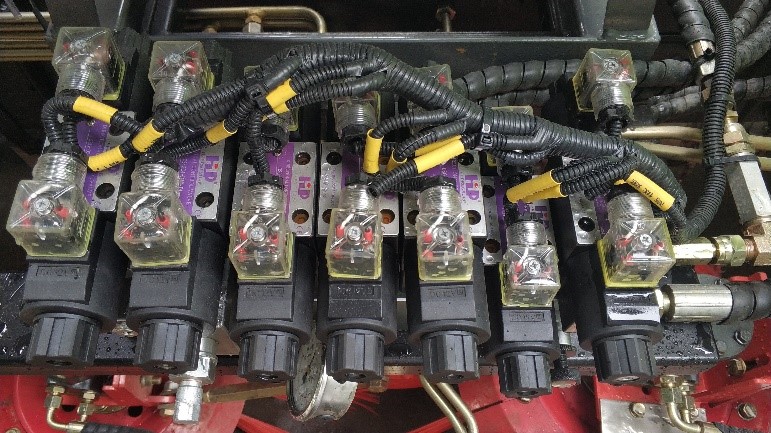

 | 海普瑞斯电磁液压阀组是车辆液压系统的核心部件，**整车液压驱动，双向操作按钮，包括扫盘升降、吸盘升降、垃圾箱举升、后门开闭等一系列机械操作，随车配备的有电磁阀**盒罩，有效避免灰尘及垃圾物进入盒内。 |
 | 自动离合器驱动风机，减少风机启动和停止时对发动机的冲击。在使用过程中具有高度耐磨、使用寿命长、低噪音、低油耗量和节省成本的优点。 |

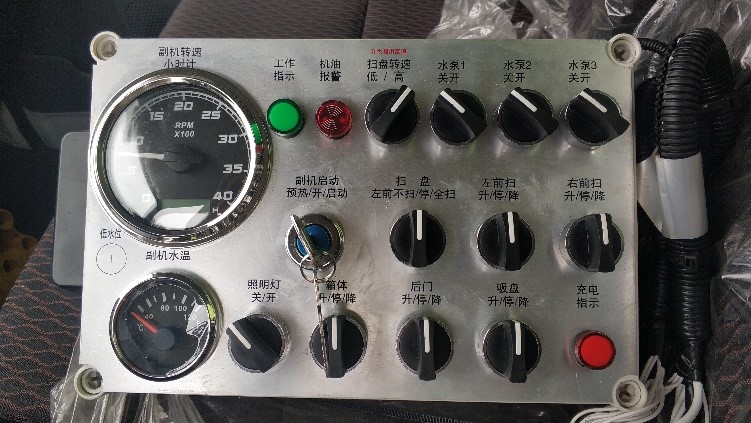

 | **开关采用德国西门子电控开关，集成叠加设计，驾驶室电液集中**，方便操作。 |
整车 | 车型 | 扫路车 |
整车型号 | HCQ5075TSLEQ6 | |
外形尺寸 | 6190×1990×2590 | |
前悬/后悬（mm） | 1055/1827 | |
接近角/离去角（°） | 27.7/13 | |
总质量 | 7360 | |
整备质量 | 5250 | |
轴荷（前轴/中后轴）（kg） | 2640/4720 | |
底盘 | 品牌 | 东风 |
型号 | EQ1075SJ3CDF | |
驾驶室 | 多利卡 | |
轴距 | 3308 | |
轮胎 | 7.00R16 | |
上装 | 副发动机 | 江铃64kw |
水箱/垃圾箱容积（m³） | 1.5/4 | |
清扫宽度（m） | 2.8 | |
作业速度（km/h） | 5-20 | |
清扫效率 | 98% | |
作业能力（㎡/h） | 56000 | |
垃圾箱**大举升角度/时间（°/s） | 45/30 |
