主要参数

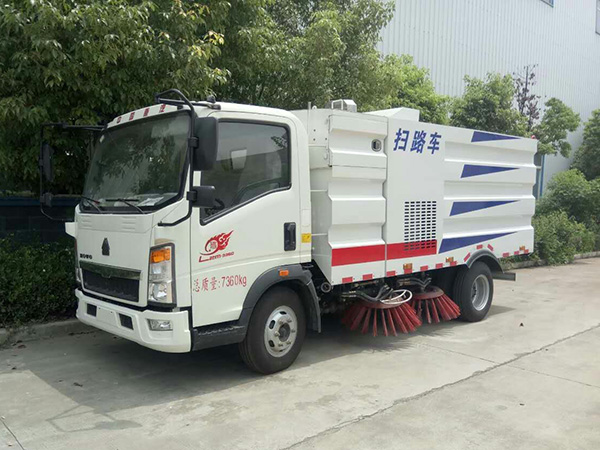

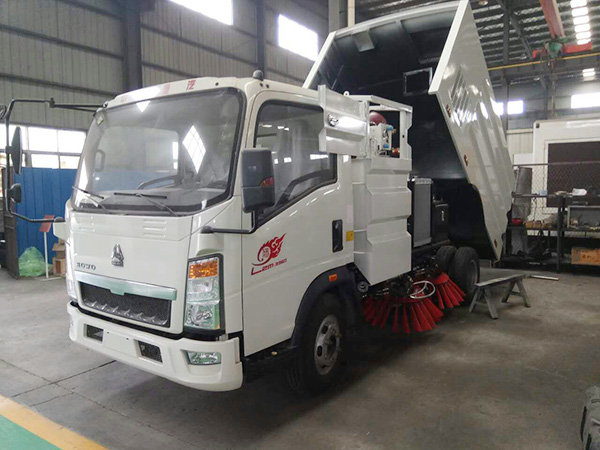

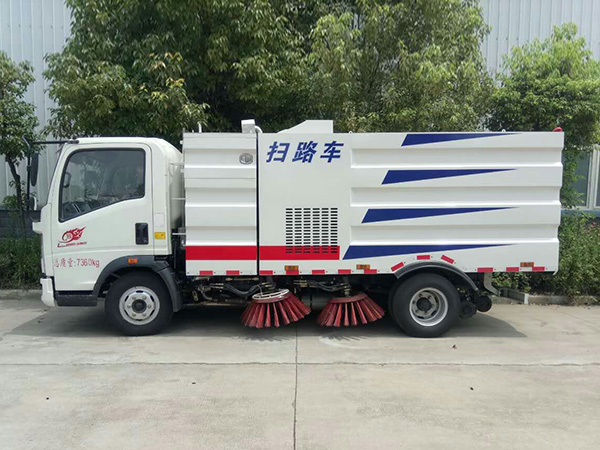

扫路车是在东风底盘基础上加装副发动机动力，清扫，抽吸及喷水降尘，液压等装置等改装而成的新一代清扫设备。扫路车具有清扫宽度大，作业油耗低，操作简便舒适，大幅度提升路面清洁效率等特点。广泛应用于城市街道、国道、公路、码头、车站、广场、水泥厂、电厂、矿厂等场所的路面垃圾清理，堪称全能清扫车。
产品特点
洗扫工作原理：清扫作业装置工作的同时，副发动机驱动配有专用离合器的高压水泵参与工作。高压水泵将来自清水箱的清洁水加压后通过高压管路**阀等分别输送到吸嘴内喷水杆和左、右喷水杆，各喷杆上装有多个特制的不锈钢扇形喷嘴，扇形喷嘴喷出的扇形水帘组成一总宽不小于3.5m的U形水刀，直接冲洗路面，冲洗路面后的水被吸回到垃圾箱中，实现路面洗扫。
清扫：副发动机驱动液压油泵和风机工作。液压油泵驱动左、右扫盘伸缩、升降、旋转。左右扫盘将两侧的垃圾扫**洗扫车下面、吸嘴前方。风机工作使垃圾箱、吸管和吸嘴组成的风道产生高速气流，在气流的作用下，垃圾吸入吸嘴，并进入垃圾箱中。底盘发动机驱动洗扫车向前行走，扫**吸嘴前方的垃圾不断进入到吸嘴中，并源源不断地被吸到垃圾箱中，实现路面清扫。
洗扫：清扫作业装置工作的同时，副发动机驱动配有专用离合器的高压水泵参与工作。高压水泵将来自清水箱的清洁水加压后通过高压管路**阀等分别输送到吸嘴内喷水杆和左、右喷水杆，各喷杆上装有多个特制的不锈钢扇形喷嘴，扇形喷嘴喷出的扇形水帘组成一总宽不小于3.0m的U形水刀，直接冲洗路面，冲洗路面后的水被吸回到垃圾箱中，实现路面洗扫。
路沿和路沿石立面洗刷：利用扫盘的左或右立扫，左或右喷杆上的路沿石清洗喷嘴，选用左或右洗扫作业模式进行洗扫作业，就可对左或右路沿与路沿石立面进行洗刷作业。
后喷雾：在洗扫车后部垃圾箱下方配有喷雾喷杆，喷雾喷杆上装有多个喷雾喷嘴。启动副发动机和高压水泵，打开后喷雾开关，启动底盘车前行，就可进行喷雾降尘作业。
低压冲洗：利用离心水泵的低压力、大流量对路面进行冲洗作业，作洒水车用。
上装基本配置
| 标准配置： | 采用“中置二扫盘+中置吸嘴+后喷雾装置”的结构布局，康机170马力的副发动机，三洋马达，德国原装进口高压水泵（带前冲/侧喷/中喷/后喷雾/侧冲洗车水**/垃圾箱自洁装置），高压路沿清洗喷头，威龙低压水泵，不锈钢的水箱垃圾箱（均带防溢或低水位报**装置），施耐德的**开关、美国传感器，尾部的LED箭头灯，倒车及洗扫状态室内监视器。18米高压冲洗卷盘，集成式运动**器，一键电脑**。 |
| 选装配置： | 用户可根据个人需求选择加装雾炮机组、电子遥控水炮、雪铲、高压清洗架、**吸管装置等配置。 |
【主要技术参数】 | ||||
产品** | 华通牌 | 公告批次 | ||
产品名称 | 扫路车 | 产品型号 | 5073型扫路车 | |
总质量(Kg) | 7360 | 罐体容积(m3) | ||
额定载质量(Kg) | 1280,1215 | 外形尺寸(mm) | 6190×2090×2500 | |
整备质量(Kg) | 5950 | 货厢尺寸(mm) | ×× | |
额定载客(人) | 准拖挂车总质量(Kg) | |||
驾驶室准乘人数(人) | 2,3 | 载质量利用系数 | ||
接近角/离去角(°) | 19/15 | 前悬/后悬(mm) | 1160/1670 | |
轴数 | 2 | 轴距(mm) | 3360 | |
轴荷(Kg) | 2795/4565 | **高车速(Km/h) | 90 | |
其它 | 备注：侧面防护用侧面装置替代,后防护材料为Q235,,连接方式为:焊接连接,断面尺寸为:**×50(mm),后部防护装置离地高度为:450(mm)。ABS系统型号为XH-KQ4S4M-E01,生产企业:广州市西合汽车电子装备有限公司。 | |||
【底盘技术参数】 | ||||
底盘型号 | ZZ1077E3415E174C | 底盘名称 | 载货汽车底盘 | |
**名称 | 豪沃牌 | 生产企业 | **重汽集团济南商用车有限公司 | |
外形尺寸(mm) | 5865×2010,2180×2400 | 轮胎数 | 6 | |
接近角/离去角(°) | 19/17 | 轮胎规格 | 7.00R16LT 7.50R16LT | |
钢板弹簧片数 | 3/5+3,8/9+6,11/9+7,9/12+9,11/11+7 | 前轮距(mm) | 1605,1805 | |
燃料种类 | CNG | 后轮距(mm) | 1555,1595,1796 | |
排放标准 | GB17691-2005国Ⅴ,GB18285-2005,GB11340-2005 | |||
发动机型号 | 发动机生产企业 | 排量(ml) | 功率(Kw) | |
CY4102-N5D CY4102-N5C | 东风朝阳朝柴动力有限公司 东风朝阳朝柴动力有限公司 | 3856 3856 | 84 91 | |
项 目 | 参 数 | |||

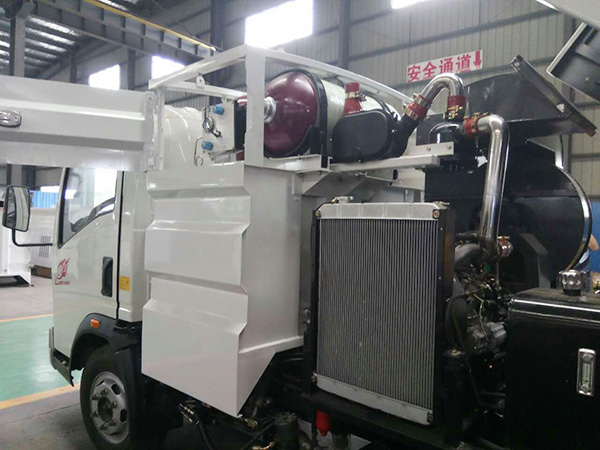

副发动机型号 | ISUZU 4JB1 | |||
副发动机功率 | 54kW | |||
**大总质量 | 7300kg | |||
**高车速 | ≥95km/h | |||
清扫宽度 | ≥2.8-3 m | |||
清水箱容积 | 1.5m3 | |||
垃圾箱容积 | 4m3 | |||
作业速度 | 3～20km/h | |||
**大作业能力 | 60000 m2/h | |||
**大吸入粒度 | 120 mm | |||
清扫效率 | ≥95% | |||
性能参数： | 清扫宽度：3m，水箱容积：1.5立方，垃圾容积：4立方。 |
产品配置： | 纯正五十铃副发动机（ISUZU 4JB1），伊顿摆线马达，海普瑞斯电磁阀组，**开关（施耐德），洛阳北玻台信风机，液压油管（广州天河），洒水电子水泵（新西山水泵）液压缸（上海润岛）。 |
扫 路 车 简 介 | 液压油泵采用意大利进口；电磁阀采用德国进口；液压管路采用德国标准技术密封结构形式，关键**部件采用法国施耐德技术原件，使用寿命长，稳定可靠，故障率低；液压元件采用集成叠加设计，驾驶室电液集中**，操作方便；扫盘有防碰撞 自动避让功能，可根据地面泥沙严重程度及行车速度选择扫盘的清扫方式；吸嘴为后置浮动式，可自动调节适应地面凹凸不平的状况；可调节的雾状喷洒水压尘，在节水的同时消除二次污染。操作方便；四扫盘与吸嘴进行扫吸结合，吸扫能力**两侧可同时工作，也可单侧**工作清扫装置机构简洁可靠，清水箱液压系统核心元件原装进口外观造型电脑设计，高位侧裙，曲面过渡，车型构造及外观由中联重科工程师精心设计，棱角分明，辨识度高。 |
